Driftsättning slutförd hos Shandong Hongzhitai New Energy Technology, Xintai

1. Driftsättning klar

Ställverksinstallationen vid Shandong Hongzhitai New Energy Technology Co., Ltd. i Xintai, Shandong, har slutförts idrifttagningen.

Driftsättning är det stadium där utrustning slutar vara en installation och börjar vara ett fungerande system. Varje krets spåras tillbaka till sin ritning, varje skyddsanordning är inställd och bevisad, och varje förregling, signal och indikation bekräftas för att berätta sanningen om utrustningen bakom den.

Först när allt detta är gjort blir rummet på dessa fotografier en transformatorstation snarare än en rad med skåp.

Figur 01  Medelspänningsställverksrummet på Xintai-platsen, med KYN28A-12-panelerna placerade i två rader vända mot varandra tvärs över driftgången.

2. Vad som installerades: KYN28A-12 metallklädd ställverk

Huvudutrustningen är KYN28A-12 metallklädd utdragbart ställverk: inomhus, trefas, 50 Hz, byggt för sektionerade system med en- och ensamskena från 3,6 kV till 12 kV.

Dess funktion är att ta emot och distribuera elektrisk energi och att kontrollera, skydda och övervaka de kretsar som är anslutna till den - vilket gör det till den punkt där inkommande matning, utgående matare, mätning och skydd möts i ett rum.

Arrangemanget är läsligt på panelfronterna. Rörhuvudet bär den inkommande isoleringspanelen för den första samlingsskensektionen och den inkommande panelen för den andra, följt av effektbrytarpaneler med 630 A-märkta märkta på framsidan.

Varje panel identifieras med nummer – G01, G02 och framåt – tillsammans med QR-kodad identifiering, enlinjediagram och säkerhetsvarningar.

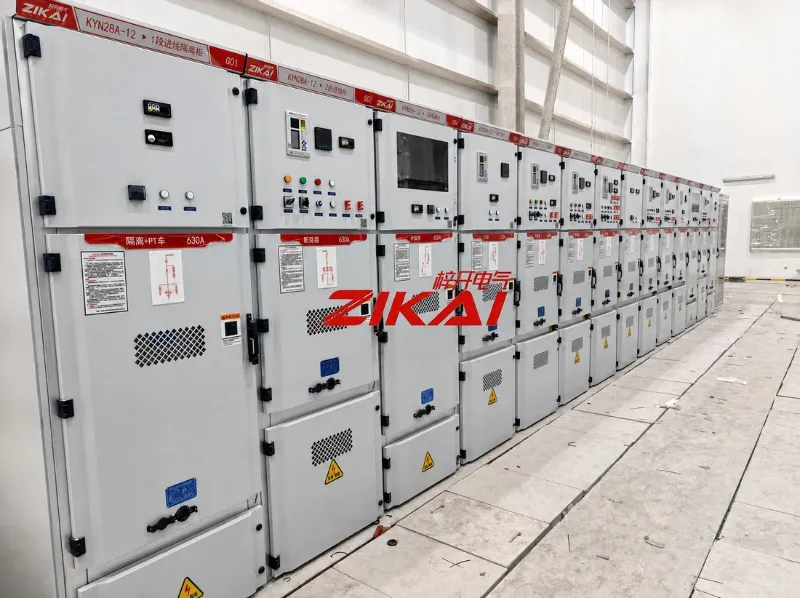

Figur 02  KYN28A-12 paneler. Panelnumrering, kretsnamn, 630 A-klassificeringar, enkelradsdiagram och QR-kodad identifiering på fronterna.

3. DC-batteriskärmen

Bredvid ställverket sitter DC-batteriskärmen. Det är standbykällan som håller skydd, kontroll och indikering vid liv när huvudströmmen inte finns där - vilket är exakt det ögonblick som dessa kretsar betyder mest.

Skärmen kombinerar laddnings- och distributionsdelen med själva batteribanken, så att hela DC-systemet kan inspekteras på ett ställe. På bilderna sitter batteristrängen och den instrumenterade frontpanelen i samma hölje.

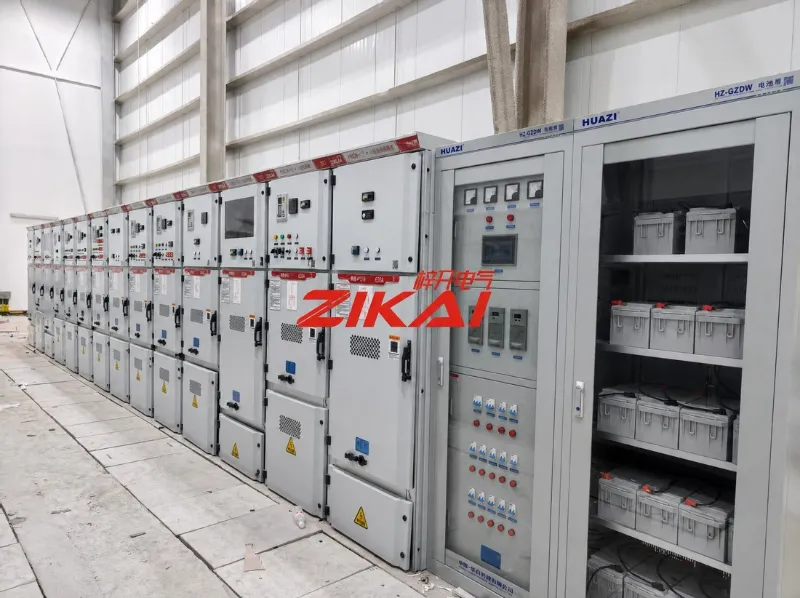

Figur 03  DC-batteriskärmen, med den instrumenterade frontpanelen och batteribanken i samma hölje.

4. Vad betyder "idrifttagningen slutförd".

En driftsättningssignering är en lista över saker som har gjorts. Vår lyder så här:

• Varje krets spåras och bekräftas mot ritningarna, panel för panel

• Skyddsinställningar tillämpade som designade och visade sig fungera

• Utdragbara lastbilar kontrolleras med avseende på inriktning och utbytbarhet längs körningen

• Förreglingar och säkerhetsluckor verifierade, så ingen panel kan manövreras ur sekvens

• Indikering, mätning och larmsignaler bekräftade mot förhållandena på plats

• Isolerings- och dielektriska tester godkända före spänningssättning

• Märkning, diagram och den fysiska platsen har kommit överens

Inget av det syns på ett fotografi. Allt avgör om rummet beter sig som ritningen säger att det kommer att göra.

5. Platspost

Två vyer av samma sträcka: hela längden av ställverkslinjen och driftgången mellan raderna. Golvmarkeringar, åtkomstavstånd och placeringen av varje panel mot dess antal är en del av det som kontrolleras i detta skede.

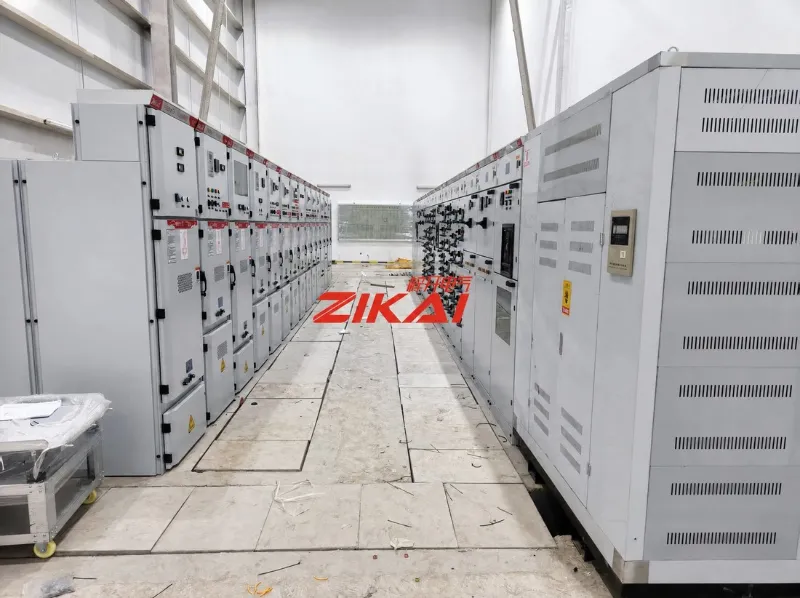

Figur 04  Ställverkslinjen sett längs dess längd, med panelfronter, skyddsanordningar och instrumentpaneler i följd.

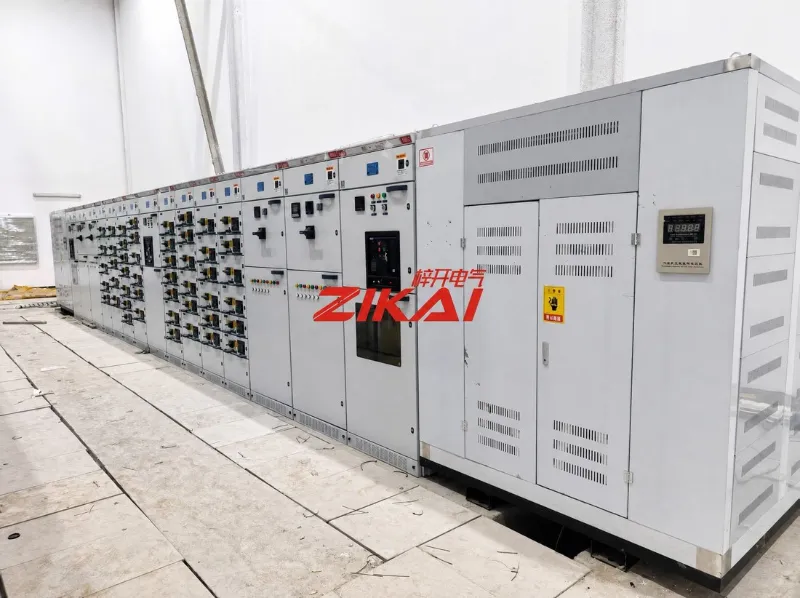

Figur 05  Operationsgången. Panelfronter, klassificeringar och säkerhetsvarningar, med åtkomstavstånd som hålls fritt under körningen.

6. Om Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) tillverkar, reparerar och servar kompletta kraftutrustningspaket: mellanspänningsställverk, lågspänningsdistributionsenheter, transformatorstationer av boxtyp, polmonterade och utomhusvakuumbrytare, kondensatorkompensationsanordningar och tillhörande distributionsutrustning.

Projekt levereras från utrustningsförsörjning till installation och driftsättning.

Redaktörens anteckning – endast de angivna fakta användes: kundens namn, platsen och slutförandet av driftsättningen. KYN28A-12-beskrivningen och 630 A-klassificeringen är hämtade från industridokumentation och från markeringar som är läsbara på panelerna; inget panelantal, projektvärde eller tidsplan har angivits. Bildtexter beskriver bara vad som syns på varje fotografi.
