Drivs av den globala energiomställningen och storskaliga nätuppgraderingarVakuumbrytare(VCB) – en av de mest använda skyddsanordningarna i kraftsystem – genomgår en systematisk transformation. Denna utveckling flyttar VCB:er från en dominerande ställning inom mellanspänning till högspänningstillämpningar och från en enkel omkopplingsfunktion mot intelligenta nätnoder. Branschen inser allmänt att VCB:er har gått in i en andra tillväxtkurva som kännetecknas av miljövänliga alternativ, digital integration och extrem miljöanpassningsförmåga.

I. Marknads- och teknikdrivrutiner: VCB går in i en ny iterationscykel

Kärnfördelen med vakuumbrytare ligger i det avbrytande mediet - själva vakuumet - som erbjuder noll koldioxidutsläpp, stark avbrottsförmåga, lång elektrisk livslängd och underhållsfri drift. I mellanspänningsområdet (12kV–40,5kV) har VCB länge varit den dominerande lösningen. Men vid högre spänningsnivåer (72,5 kV och högre) har SF₆-brytare behållit sin ledande position på grund av sin utmärkta isoleringsprestanda. Eftersom SF₆ har en extremt hög global uppvärmningspotential (cirka 23 900 gånger så stor som CO₂), möter dess användning allt strängare internationella regler och koldioxidbegränsningar.

Denna bakgrund ger en tydlig teknisk drivkraft för att utöka vakuumbrytartekniken till högspänningsöverföringstillämpningar. Aktuella vanliga tekniska utvecklingsriktningar inkluderar: att öka motståndsspänningsförmågan hos vakuumavbrytare med engångsbrytare, tillämpning av multi-break-serieteknik vid 126 kV och högre, och hybridlösningar som kombinerar miljövänlig gasisolering med vakuumavbrott.

Jämförelse av miljöpåverkan från olika avbrottsmedia

II. Högspänningsvakuumteknik: från "trend" till "ingenjörsvalidering"

Att använda vakuumbrytare på transmissionsspänningsnivåer kräver att man övervinner flera viktiga tekniska utmaningar.

Först, isoleringsförmågan hos vakuumbrytare. När spänningsnivåerna ökar, har pre-strike-egenskaperna för vakuumgapet, kontaktytans tillstånd och det elektriska fältets enhetlighet en avsevärt förstärkt inverkan på isoleringsprestandan. Vanliga tekniska tillvägagångssätt inkluderar optimering av kontaktstrukturer (såsom axiella magnetfältskontakter), förbättring av brytarens vakuumnivå och användning av sammansatta isoleringsstrukturer.

För det andra, höghastighetssvar av manövermekanismen. Högspänningsvakuumbrytare kräver vanligtvis kortare totala avbrottstider, vilket ställer högre krav på manövermekanismens mekaniska egenskaper. Fjädermekanismer, permanentmagnetiska ställdon och elektromagnetiska repulsionsmekanismer har var och en sina egna fördelar och nackdelar vad gäller snabb öppning, initial öppningshastighet och spridningskontroll.

För det tredje, spänningsdelning i multi-break serieanslutningar. Vid spänningsnivåer på 126kV och däröver ökar den tekniska svårigheten och kostnaderna för engångsvakuumbrytare avsevärt, vilket gör multi-break seriekoppling till ett praktiskt tekniskt alternativ. Emellertid möter multi-break serieanslutningar utmaningar med både statiska och dynamiska obalanser i spänningsfördelningen, vilket kräver lösningar som graderingskondensatorer eller synkron styrteknik.

Enligt allmänt tillgänglig branschinformation har flera inhemska och internationella ställverkstillverkare och forskningsinstitutioner slutfört prototyputveckling på 126kV-nivå och har gått in i den tekniska valideringsfasen. Dessa framsteg betraktas inom branschen som ett väsentligt steg mot att utöka vakuumomkopplingstekniken till högspänningstillämpningar.

Tekniska egenskaper hos vakuumbrytare efter spänningsnivå

III. Smart Integration: VCB utvecklas från "Switching Element" till "Perception Node"

Inom ramen för distributionsautomation och intelligenta drift/underhållssystem får vakuumbrytare en ny roll. Traditionella VCB fokuserar på felisolering och linjeskydd. Den nya generationen av primär-sekundära integrerade VCB:er integrerar ström/spänningsavkänning, kraftuttag, tillståndsövervakning, kommunikation och skyddskontrollfunktioner på djupet.

Närmare bestämt, teknisk konsensus från industrin inkluderar: kompakt integrerad design av elektroniska instrumenttransformatorer med vakuumbrytare; styrenhetens förmåga att snabbt identifiera och åtgärda kortslutningsfel (vanligtvis inom några få cykler); stöd för snabb automatisk återstängning; och funktioner för felregistrering och fjärrkommunikation.

Dessutom, med den ökande efterfrågan på förnybar energinätintegration, ökar också kravet på VCB:er att avbryta höga DC-komponenter. Kortslutningsströmmar på sol-, vind- och energilagringssystemsidan innehåller ofta en betydande andel DC-komponenter, vilket innebär tekniska utmaningar utöver de för traditionella AC-system.

Funktionella moduler av primär-sekundära integrerade smarta VCB:er

Jämförelse av olika nivåer av smart integration

IV. Extrem miljöanpassningsförmåga: Högt inträngningsskydd blir nyckeln för utomhusprodukter

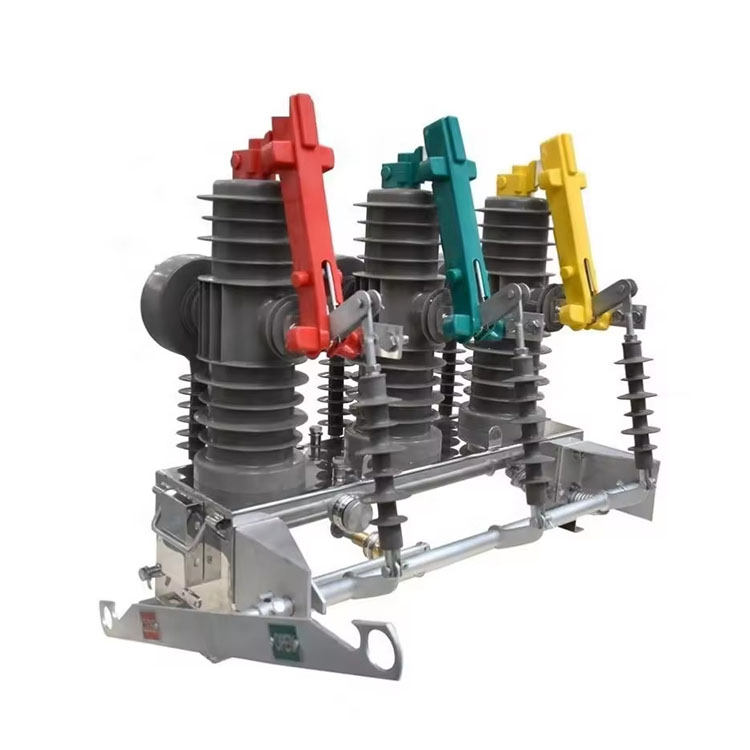

Utomhuspolmonterade vakuumbrytare fungerar i komplexa och varierande miljöer. Fukt, kondens, saltdimma, extrema temperaturer och damm är vanliga orsaker till utrustningsfel. Bland dessa är isoleringsförsämring och mekanismkorrosion orsakad av kondens de mest framträdande problemen.

För att ta itu med denna smärtpunkt, har höjning av det totala inträngningsskyddet (IP)-klassificeringen blivit en viktig teknisk uppgraderingsriktning för utomhus-VCB under de senaste åren. Branschledande metoder har höjt skyddsklasserna från traditionell IP54 till IP67 eller till och med IP68. IP67 betyder att utrustningen kan motstå tillfällig nedsänkning i vatten utan att skadas, medan IP68 betyder förmågan att fungera ständigt nedsänkt under specificerade förhållanden.

Nyckelteknologier för att uppnå höga IP-klassificeringar inkluderar: tätningsgränssnittsdesign mellan brytaren och mekanismhuset, korrosionsbeständig behandling av manövermekanismen och optimering av tätningsstrukturer mellan bussningsisolatorer och huset.

Jämförelse av VCB för utomhusbruk efter Ingress Protection Rating
